Izberite materiale za vijake in cevi tako, da strukturno jeklo, delovno površino in proizvodni proces uskladite z dejansko formulacijo in mehanizmom odpovedi. Samo višje število trdote vam ne more povedati, ali bo nadomestek odporen na obrabo polnila, kemične napade ali stik s kovino; določite vijak in cev ločeno, nato preverite njuno prileganje kot par.
Uporabna ponudba materiala pojasnjuje, katero jeklo nosi obremenitev, katere površine so zaščitene in kako bodo te površine pregledane. Prav tako mora opredeliti pogoje, ki stojijo za priporočilom. Isto ime smole lahko opisuje izdelek brez polnila, spojino z mineralnim polnilom ali reciklirano mešanico z zelo različnimi zahtevami do stroja.
Avtor: EJS Industry Technical Team
Preden primerjate ponudbe:
- Ugotovite, ali so stari deli odrgnjeni, korozijski, kontaktno poškodovani ali mešani.
- Ločite osnovno jeklo od površinske obdelave in delovne zlitine.
- Navedite celotno spojino, vključno z vrsto polnila in obremenitvijo.
- Preverite vijak in cev v ustreznih aksialnih položajih.
- Dogovorite se o identifikaciji materiala, zaščitenih območjih in prevzemnih meritvah pred proizvodnjo.
1. Začnite z mehanizmom okvare
Abrazija zaradi polnil in kontaminacije
Obrabljena letna konica in povečana izvrtina sta razloga za preiskavo abrazivnega delovanja, vendar je ime materiala na naročilnici le del preiskave. Zapišite vrsto polnila, njegovo koncentracijo, vir surovine in kje je izguba materiala največja. Primerjajte te podrobnosti s formulacijo, ki je bila uporabljena, ko so bili navedeni originalni deli.
Povečana obremenitev polnila je razlog za ponoven pregled materiala. Enako velja za prehod z nadzorovane čiste krme na recikliran tok z negotovo kontaminacijo. Poleg meritev hranite reprezentativne vzorce spojin in fotografije starih delov. Ti zapisi dajo dobavitelju nekaj bolj uporabnega kot zahteva po tršem vijaku.
Korozija in stik s kovino zahtevata različne preiskave
Podajalni vijak Davis-Standard in vodenje cevirazlikuje abrazivno obrabo, korozivno obrabo in adhezijsko obrabo, ki nastane zaradi stika s kovino. Opredeljuje nekatere spojine PVC, jedke zaviralce gorenja in fluoroogljikovodike kot pomisleke glede korozije, medtem ko lahko poravnava, ravnost, enakomernost segrevanja in neusklajene delovne površine prispevajo k poškodbam stika.
Uporabite to razlikovanje, da izberete preiskavo, namesto da diagnosticirate celotno težavo iz ene fotografije. Pitting usmerja pozornost na kemično okolje in stanje površine. Lokalno točkovanje zahteva pregled stroja in poravnave. Postopna izguba dimenzij v delovnih območjih zahteva karto obrabe in pregled formulacije. Na isti komponenti se lahko pojavi več mehanizmov.
| Opažene poškodbe | Dokazi za zbiranje | Navodilo za pregled gradiva |
|---|---|---|
| Izguba konice letenja in povečanje izvrtine | Usklajene aksialne meritve, zgodovina formulacij in delovni zapisi | Preverite abrazivno moč in zaščitene površine na obeh delih |
| Pitting ali lokaliziran kemični napad | Kemija spojin, temperature, usedline in fotografije površin | Preverite odpornost proti koroziji in zaščitno pokritost |
| Lokalno točkovanje ali kontaktne oznake | Ravnost, podpore, poravnava in preverjanje ogrevanja | Raziščite stroj, preden določite nadgradnjo zlitine |
Tabela je inšpekcijski vodnik in ne nadomestni prag. Meje sprejemljivosti morajo izhajati iz odobrene risbe in inženirske ocene stroja. Opis škode pomaga zožiti vprašanja; ne vzpostavlja univerzalnega materialnega odgovora.

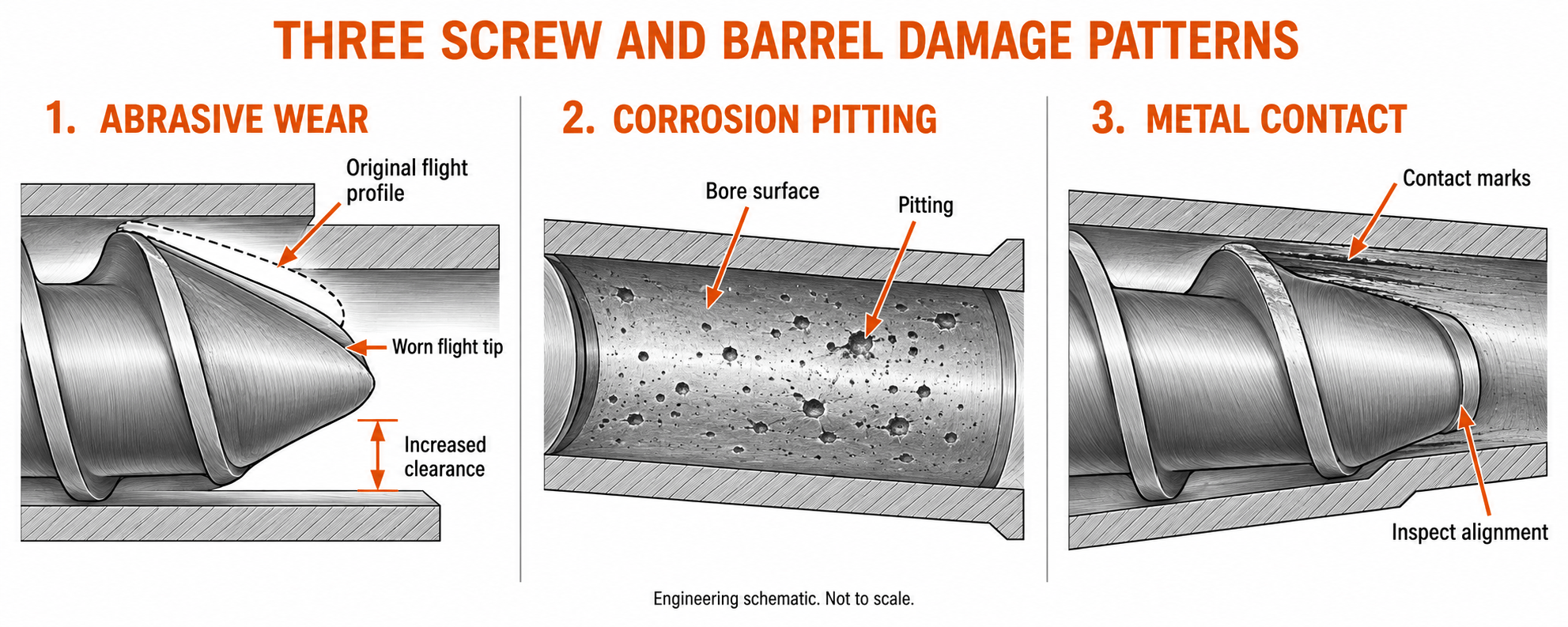

Inženirska shema vzorcev poškodb. Ni v merilu; sam videz površine ne določa vzroka.
2. Ločite osnovno jeklo, površinsko obdelavo in delovno zlitino
Jeklo in delovna površina opravljata različni nalogi
Obravnavajte specifikacijo vijaka in cevi kot opis konstrukcije. Jedro vijaka mora prenesti pogonsko obremenitev. Telo cevi zagotavlja strukturo okoli izvrtine in njenih vmesnikov. Tudi njihove delovne površine morajo ustrezati masi. Združevanje teh zahtev v frazo "jeklo, odporno proti obrabi" skrije informacije, ki jih kupec potrebuje.
V narekovajih se pogosto pojavljajo trije izrazi, ki pa opisujejo različne stvari. Oznaka, kot je 38CrMoAlA, označuje osnovno jeklo. Nitriranje identificira površinsko obdelavo. Colmonoy 83 označuje zlitino za trdo navarivanje. Vijak ima lahko torej osnovo iz 38CrMoAlA in Colmonoy 83 na določenih letalnih površinah, ne da bi si ti opisi nasprotovali.
EJS-jevspecifikacija bimetalnih izdelkovnavaja konstrukcijska jekla ločeno od zlitin vijakov in cevi. To je koristen način za branje ponudbe: določite komponento, osnovni material, postopek in zaščiteno območje, preden primerjate ceno.
Zaščitna pokritost je pomembna toliko kot ime zlitine
Kopno vijačnega letala, bok letala, koren in značilnosti mešanja so različne površine. Trdo nalivanje ne pomeni samodejno, da ima celotna površina, ki je v stiku s talino, enako zaščito. Podobno obloga izvrtine cevi ne opisuje materiala prirobnice, dovodne odprtine ali drugih lastnosti zunaj te obloge.
Prosite za risbo, ki označuje zavarovana območja. Če ima stari vijak poškodovano korenino, medtem ko predlog za zamenjavo spremeni le zlitino letalne konice, je o predlogu potrebna dodatna razprava. Izbrana zaščita mora doseči površino, ki se pokvari.
Nitriranje zahteva tudi natančen jezik. Spremeni stanje jekla pri površini; ne gre za ločeno lito oblogo. Osnovni material lahko ostane del konstrukcije, ki pride v stik s talino. Izogibajte se domnevi, da ima komponenta, opisana kot obdelana, neodvisno plast zlitine, ki pokriva vsako delovno površino.
Za vsak del zahtevajte izjavo o konstrukciji v tem vrstnem redu: osnovno jeklo, stanje toplotne obdelave, površinski postopek, delovna zlitina, kjer je primerno, zaščiteno območje in zahteva za končni pregled. Zaradi tega zaporedja so razlike med ponudbami vidne pred oddajo naročila.
3. Navadna osnovna jekla in njihove izbirne meje
Preberite oceno v kontekstu končane komponente
TokMaterialni portfelj EJSvključuje 38CrMoAlA, 40Cr, 42CrMo, 34CrAlNi7, 31CrMoV9, SKD11, SKD61, orodno jeklo D2 in Hastelloy. Razpoložljivost stopnje ne pomeni, da je privzeta za vsak vijak ali cev. Končana konstrukcija in aplikacija še vedno določata njegovo vlogo.
Za obdelan vijak se vprašajte, kako izbrano jeklo in pogoji toplotne obdelave podpirajo zahtevani površinski postopek. Pri podloženem sodu ločite material telesa od zlitine izvrtine. Za komponento iz orodnega jekla raje povprašajte o dejanskem stanju dobave in delovni površini, kot da domnevate, da ime razreda dokazuje določeno trdoto.
| Gradivo poimenoval EJS | Vprašanje, ki ga je treba rešiti pred naročilom |
|---|---|
| 38CrMoAlA, 34CrAlNi7 ali 31CrMoV9 | Kakšno stanje jedra in površinska obdelava sta določena za ta vijak? |
| 40Cr ali 42CrMo | Ali je to strukturni material telesa in kaj ščiti delovno izvrtino? |
| Orodno jeklo SKD11 ali D2 | Kateri natančen razred, stanje obdelave in konstrukcija komponent so predlagani? |
| SKD61 | Kako se izbrano stanje ujema z dejansko temperaturo in obremenitvijo? |
| Hastelloy | Katera posebna oznaka zlitine je potrebna za kemijsko okolje? |
Izogibajte se ohlapnim mednarodnim zamenjavam
Tabela navzkrižnih sklicevanj je uporabna za komunikacijo, vendar približna dvojnica ni dovoljenje za zamenjavo gradiva. Določite veljavni razred ali standard in naj dobavitelj identificira dejansko dobavljeni material. Če je predlagan drug razred, ga preglejte kot nadomestek z lastnimi kemijskimi in mehanskimi zahtevami.
To je še posebej pomembno, če je v citatu uporabljeno široko priimek. "Orodno jeklo" in "nikljeva zlitina" opisujeta vsak veliko možnih materialov. Tudi znano komercialno priimek morda potrebuje posebno pripono stopnje. Potrdilo o materialu bi moralo razrešiti to identifikacijo, ne pa ponavljati istega širokega besedila kot ponudba.
Odločitev o gradnji vključuje tudi konkurenčne nepremičnine. V svojirazprava o metalurgijiENTEK pojasnjuje, zakaj sta lahko nosilno jedro in zunanjost, odporna proti obrabi, oblikovana drugače. To podpira ločeno ocenjevanje strukturnih zahtev in zahtev delovne površine. Ne dokazuje, da je lastniška konstrukcija drugega proizvajalca izdelek EJS.
4. Kakšna je sprememba nitriranja, kromiranja in bimetalne konstrukcije
Primerjajte postopek in območje, ki ga varuje
Primerjava procesov je uporabna le, če je v ponudbi navedeno, kje se proces uporablja. Nitriranje spremeni pripovršinsko območje jekla. Kromiranje doda depozit. Varilno trdo navarjanje izbranim površinam doda delovno zlitino. Bimetalni sod združuje svoje telo z zlitino delovne izvrtine. To so različne konstrukcije, ne pa zamenljiva imena za premaz.
EJS identificira plinsko nitriranje na svojemstran z nitriranim vijakom. Njegovovodnik po materialihopisuje PTA trdo navarjanje za vijake, centrifugalno ulivanje za obloge cevi in kromiranje kot ločeno obdelavo. Preberite te opise skupaj z risbo za dejansko naročilo.
| Gradnja | Kakšne spremembe | Kaj mora določiti specifikacija |
|---|---|---|
| Nitriranje | Površinsko stanje jekla | Območje zdravljenja, metoda trdote in dogovorjena definicija globine primera |
| Kromiranje | Odložena površinska plast | Lokacija, končna debelina, zaključek in inšpekcijska merila |
| Navarivanje vijakov | Dodana zlitina na določenih površinah vijakov | Stopnja zlitine, pokritost, končni nanos in geometrija |
| Bimetalna obloga cevi | Delovna zlitina znotraj strukturnega telesa cevi | Zlitina izvrtine, proizvodna pot in zahteve za končno oblogo |
Končane dimenzije in definicije plasti se morajo ujemati
Stran z bimetalnimi izdelki EJS navaja debelino vijačne zlitine1,0 do 1,5 mmza možnosti Ni60, Colmonoy 56 in Colmonoy 83. Ta objavljen obseg je uporabno izhodišče, vendar bi moralo naročilo vsebovati končano zahtevo za dejansko komponento. Odložena plast pred strojno obdelavo ni samodejno preostala plast na končnem delu.Vir: Bimetalna vijačna miza EJS.
Ista disciplina velja za nitrirano ohišje: navedite, kako je definirana in izmerjena globina. Odčitek trdote površine ne more opisati celotnega profila trdote pod njo. Za oblogo cevi določite kakovost in končno stanje, namesto da vsaki zlitini in geometriji cevi določite eno debelino.
Kupci, ki primerjajo obe konstrukciji, lahko uporabijoEJS bimetalno vodilo v primerjavi z nitriranim vodilomza širši kompromis. Tukaj je vprašanje izbire ožje: kateri postopek ščiti površine, izpostavljene tej formulaciji, in kako bo končna zaščita preverjena?
5. Primerjajte stopnje zlitin, ki presegajo trdoto
Zlitine vijakov in cevi hranite v ločenih tabelah
EJS imenuje Ni60, Colmonoy 56 in Colmonoy 83 za vijake ter EJS01 do EJS04 za zlitine za cevi. Ko pregledujete ponudbo, naj bodo te skupine ločene. Stopnja trdega navarjanja vijakov in stopnja obloge cevi opisujeta različne komponente in pogoje izdelave.Vir: Tabele zlitin EJS.
| Vijačna zlitina | Element za primerjavo v predlogu |
|---|---|
| Ni60 | Natančno dobavljena zlitina, zaščiteno območje in primernost za navedeno spojino |
| Colmonoy 56 | Oznaka dobavitelja, deponirano stanje in zahteve glede delovne površine |
| Colmonoy 83 | Konstrukcija, ki vsebuje karbid, stanje nanosa in primernost za abrazivno delovanje |
| Zlitina cevi | EJS je objavil relativno oceno obrabe/korozije |
|---|---|
| EJS01 | Zelo dobro / dobro |
| EJS02 | Dobro / zelo dobro |
| EJS03 | Zelo dobro / zelo dobro |
| EJS04 | Odlično / zelo dobro |
Te ocene reproducirajo kvalitativno primerjavo EJS in ne standardiziranih rezultatov testa. Pomagajo začeti razpravo; ne določajo izmerjene stopnje obrabe, meje kemične odpornosti ali množitelja življenjske dobe.Vir: tabela sodov EJS in legenda ocen.
Uporaben primer proizvajalca zlitin
Wall Colmonoyjev tehnični list Colmonoy 83 iz septembra 2025 opisuje volframov karbid v matriki nikelj-krom-volfram. Omogoča razpone trdote prekrivanjaHRC 45 do 55 za razred prahu -150+53 µm, inHRC 43 do 57 za razred prahu -180+63 µm. To so razponi depozitov proizvajalca zlitin za navedene razrede prahu, ne meritve prevzema iz končnega vijaka EJS.Vir: tehnični list Colmonoy 83.
Struktura, ki vsebuje karbid, pojasnjuje, zakaj je zgolj nasipna trdota nepopolna primerjava. Povprašajte o sestavinah, ki so odporne proti obrabi, matrici, pogojih nanosa in uporabi. Dve zlitini s podobno nasipno trdoto lahko še vedno zahtevata različne inženirske ocene.
Navedite test, ne le številke
ASTM E18zajema testiranje trdote po Rockwellu in opozarja, da odčitek na enem mestu morda ne predstavlja celotnega dela.ASTM E384zajema mikroindentacijsko trdoto in oceno variacij trdote na majhnih razdaljah. To so različna merilna vprašanja: množično branje in profil v zdravljeni regiji zagotavljata različne informacije.
Za abrazivne primerjave,ASTM G65sporoča rezultate preskusa suhega peska/gumijastega kolesa kot izgubo volumna v kubičnih milimetrih po določenem postopku. Nižja izguba pomeni večjo odpornost pri tem preskusu. Standard tudi svari pred obravnavanjem njegovega rezultata kot natančne napovedi za določeno delovno okolje.
Če dobavitelj priskrbi testne podatke, primerjajte isto metodo, postopek in stanje vzorca. Nobeden od teh standardov ne spremeni imena zlitine v zajamčeno življenjsko dobo in poimenovanje standarda ne dokazuje, da je bila določena pošiljka testirana v skladu z njim.
6. Uskladite materialni sistem z dejansko formulacijo
Dobavitelju dajte spojino, ne le družino smol
Nabavni opis "PP vijačni sod" je nepopoln, ko stroj obdeluje polnjen PP. Navedite razred smole, identiteto polnila in obremenitev, dodatke, reciklirano frakcijo in pričakovane spremembe med izdelki. Pojasnite, ali mora zamenjava zajemati eno stabilno formulacijo ali več nalog na isti liniji.
Ločite informacije o formulaciji od informacij o delovanju. Pregled materiala zahteva tudi dejanske procesne temperature, območje hitrosti delovanja, informacije o tlaku, kjer so na voljo, in zgodovino poškodb. Nominalna družina smol dobavitelju ne pove, katere površine so bile okvarjene ali ali je prišlo do kontaktne poškodbe stroja.
| Dejanska dolžnost | Vprašanja, ki spremenijo izbiro |
|---|---|
| Čista smola brez polnila | Ali obstoječa konstrukcija deluje sprejemljivo in ali zamenjava ohranja odobreno specifikacijo? |
| Zmes z mineralnim ali steklenim polnilom | Kakšno polnilo in obremenitev sta prisotna in kje je koncentrirana dimenzijska izguba? |
| PVC ali formulacija s potencialno korozivnimi dodatki | Kakšna kemija, temperatura in usedline spremljajo opaženo poškodbo? |
| Reciklirana krma | Kako stabilni so sestava, nadzor kontaminacije in pogoji med serijami? |
| Visokotemperaturna ali kemično zahtevna storitev | Katera natančna zlitina in površinska konstrukcija ustrezata dejanskemu okolju? |
Matrika organizira informacije, potrebne za priporočilo. Namerno se izogiba dodelitvi ene zlitine vsaki družini smol. Davis-Standard'snavodila za nošenjepodpira glede na abrazivno in jedko delovanje, skupaj s stanjem stroja.
Spremembe v surovinah lahko razveljavijo staro priporočilo
Ohranite izvirno odobreno formulacijo s specifikacijo materiala. Če se obremenitev polnila poveča ali se reciklirani tok spremeni, je treba staro priporočilo pregledati glede na nove pogoje. Komponenta je lahko pravilno izdelana po stari specifikaciji in je še vedno neprimerna za spremenjeno dajatev.
Za kemično zahtevne materiale zagotovite točen polimer in ustrezne dodatke. ENTEK-avodenje metalurgijerazpravlja o ločenih zahtevah hude korozije in abrazije. Ne razlagajte tega kot splošnega priporočila za vsak fluoropolimer ali kot dokaz, da je katera koli zlitina niklja zamenljiva z drugo.
Če vloga vključuje zahteve glede stika z živili ali farmacevtske zahteve, opredelite te zahteve v poizvedbi in navedite potrebne dokumente. Ime jekla, površinska obdelava ali splošni opis izdelka ne zagotavlja certificiranja ali skladnosti za končni sklop.
7. Pred nadgradnjo zlitine preverite par in stroj
Tovarniški vidik: pretvarjanje zahteve po trdoti v merljivo specifikacijo
Pri našem projektu zamenjave z enim vijakom nazivnega 90 mm je bila kupčeva prva zahteva večja trdota. Začel sem s celotno formulacijo PP, ki je vsebovala 30 % kalcijevega karbonata glede na maso, nato pa pregledal izvirno risbo ter obrabljene dimenzije vijaka in cevi. Ta vrstni red dela je ohranil razpravo o materialu vezano na dejanski stroj.
Meritve vijaka in cevi sem preslikal na ustrezne osne položaje. Merjenje višine vijaka na enem mestu in primerjava z meritvijo izvrtine drugje ne bi opisala lokalnega prileganja. Odčitki merilnega odseka so pokazali, da je bila zamenjava potrebna za obnovitev zračnosti risbe in zagotavljanje izbranih delovnih materialov.
Ločeno smo določili vijak in cev. Vijak je uporabil osnovo iz 38CrMoAlA s trdim navarjanjem Colmonoy 83; cev je uporabljala telo 42CrMo z oblogo EJS04. Zaščitena območja in inšpekcijske zahteve sem vključil v opis materiala. Zaradi tega je bil predlog natančnejši od splošne obljube o višji trdoti.
Za sprejem sem obravnaval dimenzije in identifikacijo materiala kot ločena preverjanja. Pravilno ime zlitine ne bi pomenilo sprejemljivega napačnega premera. Prav tako lahko komponenta ustreza svojim dimenzijam, ne da bi dokazali, da je bila dobavljena navedena delovna zlitina. Obe zahtevi sta spadali k naročilu.
Ta projekt je tudi okrepil omejitev enotočkovnih meritev. Rezultat na merilni odsečni postaji je tam ugotovil razdaljo. Zahteval sem, da se drugi aksialni položaji in vmesniki stroja preverijo ločeno. Kupci bi morali uporabiti isto razlikovanje pri branju poročila o inšpekcijskem pregledu: opredeliti, kaj je bilo izmerjeno, kje je bilo izmerjeno in katero zahtevo po risbi obravnava.
Projektne meritve: ponovna vzpostavitev določene hladne razdalje
Na obrabljeni postaji merilnega odseka je bil zunanji premer leta vijaka89,65 mmin izvrtina cevi je bila90,25 mm. Izračunana hladna radialna zračnost je bila:
(90,25 − 89,65) ÷ 2 = 0,30 mm
Določena odobrena risba0,10 mmna tisti postaji. Med sprejemom dimenzij je bil izmerjen let novega vijaka89,95 mmin izmerjena ustrezna nova izvrtina90,15 mm:
(90,15 − 89,95) ÷ 2 = 0,10 mm
| Merjenje na isti aksialni postaji | Nošen par | Nov par |
|---|---|---|
| Zunanji premer letve vijaka | 89,65 mm | 89,95 mm |
| Premer izvrtine cevi | 90,25 mm | 90,15 mm |
| Izračunana hladna radialna zračnost | 0,30 mm | 0,10 mm |
Vir: EJS Industry projektne meritve zamenjave s polnjenim PP in odobrene zahteve za risbo.
Zamenjava je obnovila določeno hladno razdaljo na tej postaji in jo zmanjšala za0,20 mm. Ta dimenzijski rezultat se razlikuje od rezultata delovanja. Pretok, hitrost vijaka, temperatura taline in naknadne meritve obrabe zagotavljajo evidenco delovanja, ki je potrebna za oceno zamenjave v obratovanju.
Ločite hladen odmik in delovanje
Zgornji izračun razliko premera deli z dva. Opisuje nazivno radialno zračnost za ustrezne krožne odseke; to ni merjenje reže na vsaki točki okoli ekscentričnega ali poškodovanega sklopa. The0,10 mmslika pripada risbi tega projekta in ni univerzalna nastavitev za vse 90 mm stroje.
Preverite poravnavo stroja, naravnost, podporo cevi in stanje ogrevanja, preden nadgradnjo zlitine obravnavate kot popolno rešitev. Ti pregledi sledijo pomislekom glede kontaktne obrabe, ki jih opisujeDavisov standard. Površina, ki je bolj odporna na obrabo, ne more popraviti namestitve, ki sili vijak proti izvrtini.
Za stalno merjenje in načrtovanje nadomestnih delov jeNavodila za življenjsko dobo EJSpojasnjuje, kako uporabiti osnovno linijo in ponoviti meritve. Hranite to zgodovino obrabe skupaj z zapisom o formulaciji, da bo naslednja materialna odločitev imela dokaze.
8. Na naročilo dodajte preverljivo specifikacijo materiala
Zgradite naročilo iz zahtev, ki jih lahko preveri sprejemna ekipa
Zahteve za vijak in cev zapišite v ločene vrstice. Vsaka komponenta mora imeti prepoznaven osnovni material, konstrukcijo delovne površine in sprejemljivo osnovo. Izogibajte se naročilu, ki poimenuje eno zlitino, druga komponenta pa ostane opisana samo kot "ujemajoči se sod".
Pri pripravi tehnične poizvedbe uporabite to zaporedje:
- Identificirajte stroj in priložite odobrene risbe vijaka in cevi, vključno z revizijo, uporabljeno za naročilo.
- Navedite celotno formulacijo in obratovalno dolžnost, z zemljevidom poškodb starih delov in meritvami, kjer je na voljo.
- Določite osnovno jeklo in stanje za vsako komponento ali zahtevajte jasno opredeljen predlog za odobritev.
- Označite trdo navarjanje vijakov in oblogo cevi ločeno s postopkom izdelave in zaščitenimi površinami.
- Dogovorite se o zahtevah za končno plast ali o definirani zahtevi za nitrirano ohišje ter o metodi trdote in mestih merjenja.
- Navedite končne dimenzije, vmesnike in zapise o pregledih, ki so potrebni za sprejem delov.
- Ohranite sprejete mere kot osnovo za namestitev za poznejše preglede obrabe.
To zaporedje olajša tudi primerjavo citatov. Če en predlog spremeni osnovno jeklo, drugi samo navarjanje letenja, tretji zamenja obe delovni površini, gre za različne tehnične ponudbe. Odpravite te razlike, preden primerjate skupne cene.
Materialna evidenca in kontaktni podatki
EJS navaja, da njegovi dobavljeni sodi za vijake vključujejo poročilo o pregledu in potrdilo o materialu. Uporabite te dokumente za povezavo dogovorjene specifikacije z dobavljeno komponento: identifikacija materiala in poročilo o dimenzijah odgovarjata na različna vprašanja glede sprejemljivosti.Vir: opis pregleda kakovosti EJS.
Za širši vmesnik in preverjanja nakupa uporabitevodnik za kupca vijačnega soda ekstruderja. Za pregled materiala z EJS pošljite strojne risbe, formulacijo in dokaze o starih delih naprodaja@ejsscrewbarrel.com, ali pokličite+86-574-83065911. Naslov pisarne E.J.S Industry Co., Ltd55 Dongdu Road, Haishu District, Ningbo, Kitajska. Vir: kontaktna stran EJS.
Ob prvem povpraševanju priložite vlogo in dokumente, ki jih potrebujete. Ponudba lahko nato opredeli predlagano konstrukcijo in dokaze, ki so potrebni za sprejem, namesto da bi morali izbirati med nepojasnjenimi številkami trdote.
9. Pogosta vprašanja
Iz česa so izdelani polži in sodi ekstruderja?
Konstrukcija je lahko kombinacija konstrukcijskega jekla z obdelano površino, navarjanjem vijakov ali oblogo cevi. Ločeno določite osnovni material in delovno površino vsake komponente. EJS navaja jekla, vključno z 38CrMoAlA in 42CrMo, ter imenovane zlitine vijakov in cevibimetalna specifikacija.
Je 38CrMoAlA boljši od bimetalnega vijačnega soda?
Opisujejo različne stvari. 38CrMoAlA je osnovno jeklo, medtem ko bimetalno opisuje konstrukcijo z delovno zlitino. Vijak lahko uporablja osnovo 38CrMoAlA in dodano zlitino na svojih letih. Primerjajte celotne konstrukcije za dejansko dajatev, ne teh dveh izrazov ločeno.
Ali večja trdota vedno pomeni boljšo odpornost proti obrabi?
Ne. Upoštevajte strukturo zlitine, zaščiteno območje, stanje nanosa in mehanizem obrabe.ASTM G65ocenjuje obrabo skozi izgubo volumna pod določenimi preskusnimi pogoji, medtem koASTM E18obravnava Rockwellovo trdoto. Nobena meritev sama po sebi ne napoveduje življenjske dobe celotnega sklopa.
Ali morata vijak in cev uporabiti isto zlitino?
Ne. Sestavljati morata ustrezen delovni par, vendar sta navarjanje vijaka in obloga cevi lahko iz različnih materialov. Naš projekt s polnjenim PP je uporabil Colmonoy 83 letalno trdo navarjanje z oblogo cevi EJS04. Preverite združljivost materiala, stanje površine in navedeno prileganje.
Ali naj sprememba polnila ali reciklirane krme sproži pregled materiala?
ja Navedite spremenjeno formulacijo, polnjenje polnila, nadzor surovine in delovne pogoje. Primerjajte te spremembe z dajatvijo, uporabljeno za prvotno izbiro. Hranite evidenco o meritvah in poškodbah starih delov, da lahko pregled obravnava prizadete površine, namesto da bi privzeto uporabili tršo zlitino.
Kateri dokumenti morajo biti priloženi specifikaciji materiala?
Zahtevajte identifikacijo materiala in dogovorjene inšpekcijske zapise za vsak del. Z odredbo naj se določijo tudi varovana območja, površinsko-obdelovalne zahteve in merilna mesta. EJS-jevstran izdelkanavaja, da poročila o inšpekcijskih pregledih in potrdila o materialih spremljajo njegove dobavljene vijačne cevi; določite projektno specifični obseg pred proizvodnjo.
