V industriji ekstrudiranja in mešanja plastike zmogljivost ekstruderja neposredno vpliva na učinkovitost proizvodnje, kakovost materiala in obratovalne stroške. Medtem ko se veliko ljudi osredotoča na samo zasnovo vijakov ali stroj za iztiskanje, jeSegmentna cev z dvojnim vijakomje ena ključnih komponent, ki določa stabilnost in fleksibilnost obdelave.
Za razliko od tradicionalnih enodelnih sodov, segmentirani sodi z dvojnim vijakom uporabljajo modularno strukturo, ki omogoča zamenjavo, prilagajanje ali prerazporeditev posameznih delov sodov v skladu z različnimi zahtevami obdelave. Ta zasnova je postala vse pomembnejša pri aplikacijah, ki vključujejo inženirsko plastiko, polnjene materiale, proizvodnjo masterbatchov in obdelavo visoko zmogljivih polimerov.

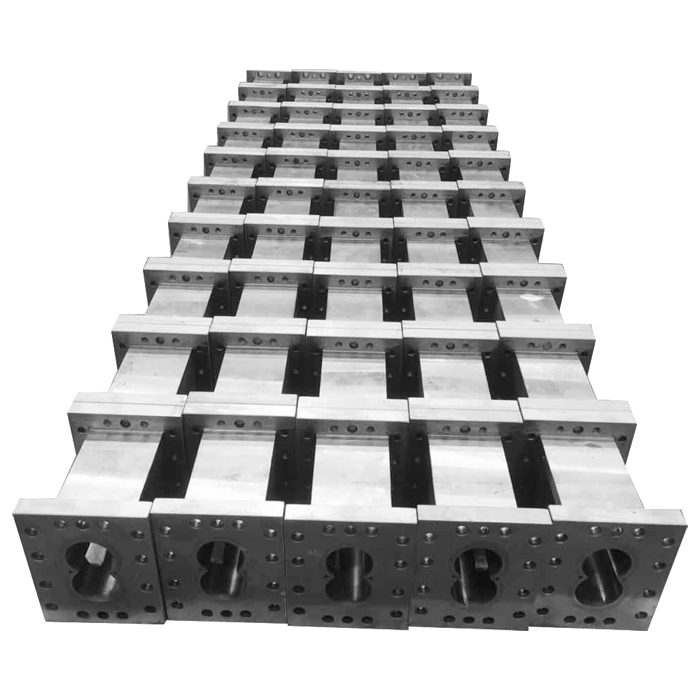

Kaj je segmentna dvojna vijačna cev?
Segmentni dvovijačni sod je modularni sistem sodov, ki se uporablja v so- ali nasprotno vrtečih se ekstrudorjih z dvojnim polžem.
Namesto izdelave cevi kot enega celotnega kosa je cev razdeljena na več neodvisnih delov. Vsak segment lahko opravlja različne funkcije, kot so:
Hranjenje
Taljenje
Mešanje
Prezračevanje
Obdelava reakcije
Povečevanje pritiska
Tipična segmentirana cev z dvojnim vijakom vključuje:
| Komponenta |
funkcija |
| Segment soda |
Zagotavlja predelovalno komoro za pretok materiala |
| Kanal za ogrevanje/hlajenje |
Nadzoruje temperaturo obdelave |
| Podloga, odporna proti obrabi |
Izboljša življenjsko dobo v abrazivnih pogojih |
| Priključna prirobnica |
Omogoča sestavljanje več delov cevi |
Ta modularna struktura daje proizvajalcem več svobode pri optimizaciji postopkov iztiskanja.
Zakaj se segmentirani sodi z dvojnim vijakom široko uporabljajo?
Sodobna predelava plastike pogosto vključuje kompleksne materiale.
Mnogi polimeri zahtevajo posebne pogoje obdelave, ker lahko vsebujejo:
Steklena vlakna
Mineralna polnila
Zaviralci gorenja
Barvna masterbatch
Reciklirani materiali
Funkcionalni dodatki
Fiksna oblika soda morda ne zagotavlja dovolj prilagodljivosti za različne formulacije.
Segmentirani dvojni vijačni sodi omogočajo predelovalcem, da prilagodijo konfiguracijo stroja glede na proizvodne potrebe.
Glavne prednosti vključujejo:
Prilagodljiva konfiguracija obdelave
Lažje vzdrževanje
Zmanjšani stroški zamenjave
Boljša prilagoditev različnim materialom
Izboljšana učinkovitost proizvodnje
Skrivnost industrije: Konfiguracija cevi lahko spremeni zmogljivost materiala
Malo znano dejstvo pri ekstruzijski obdelavi je, da lahko sama razporeditev cevi vpliva na končne lastnosti polimera.
Različna območja cevi lahko nadzorujejo:
Obnašanje pri taljenju
Intenzivnost mešanja
Čas bivanja
Disperzija materiala
Učinkovitost razplinjevanja
Na primer:
Močnejši mešalni del lahko izboljša disperzijo aditivov, vendar lahko pretirano striženje poveča razgradnjo materiala.
Zato inženirji skrbno oblikujejo kombinacije cevi na podlagi:
Lastnosti materiala
Hitrost proizvodnje
Zahteve za izdelek
Temperatura obdelave
Cev ni le zaščitna lupina okrog vijaka; je aktivni del sistema za obdelavo materialov.
Materiali, uporabljeni za segmentne dvojne vijačne sode
Ker ekstrudiranje z dvojnim polžem pogosto vključuje visoko temperaturo, tlak in trenje, zahtevajo materiali cevi odlično odpornost proti obrabi.
Pogosti materiali vključujejo:
Nitrirano jeklo
Uporablja se za splošno ekstruzijo zaradi:
Dobra trdota
Stroškovna učinkovitost
Zanesljivo delovanje
Bimetalni sod
Bimetalni sod uporablja plast zlitine, odporne na obrabo, znotraj cevi.
Prednosti vključujejo:
Večja odpornost proti obrabi
Daljša življenjska doba
Primerno za polnjene polimere
Posebni legirani materiali
Za zelo korozivne ali abrazivne aplikacije se lahko izberejo posebne zlitine za izboljšanje:
Odpornost proti koroziji
Odpornost proti obrabi
Toplotna stabilnost
Proizvodni proces za segmentnimi dvojnimi vijačnimi sodi
Izdelava visoko zmogljivega soda zahteva natančno strojno obdelavo in tehnologijo materialov.
Priprava jeklenega materiala
Visokokakovostno legirano jeklo je izbrano glede na zahteve uporabe.
Natančna obdelava
Notranja izvrtina mora ohraniti točne dimenzije, da se zagotovi pravilno sodelovanje med:
Vijačni elementi
Segmenti cevi
Obdelava materialov
Toplotna obdelava
Toplotna obdelava izboljša mehanske lastnosti in poveča odpornost na delovne obremenitve.
Površinska obdelava
Za izboljšanje:
Odpornost proti obrabi
Odpornost proti koroziji
Življenjska doba
Inšpekcija kakovosti
Tipični pregledi vključujejo:
Dimenzijska natančnost
Testiranje trdote
Pregled notranjih površin
Tlačno testiranje
Uporaba segmentnih dvojnih vijačnih cevi
Sestavljanje plastike
Segmentirani sodi se pogosto uporabljajo za proizvodnjo modificirane plastike, ki vsebuje dodatke, polnila ali ojačitvene materiale.
Proizvodnja masterbatch
Podpirajo učinkovito disperzijo pigmentov in enakomerno mešanje med proizvodnjo barvne masterbatch.
Predelava inženirske plastike
Materiali, kot so:
PA
PC
ABS
POM
pogosto zahtevajo natančen nadzor temperature in mešanja.
Industrija recikliranja
Dvojni vijačni sistemi s segmentiranimi sodi se vse bolj uporabljajo za predelavo recikliranih polimerov zaradi njihove prilagodljivosti pri ravnanju z različnimi materialnimi pogoji.
Skriti izziv: odpornost proti obrabi in učinkovitost obdelave morata biti uravnotežena
Trša površina cevi ne pomeni vedno boljše zmogljivosti.
Pri aplikacijah ekstrudiranja morajo proizvajalci uravnotežiti:
Odpornost proti obrabi
Učinkovitost prenosa toplote
Natančnost obdelave
Stroški
Na primer, izjemno odporni materiali lahko povečajo težave pri izdelavi in vplivajo na toplotno prevodnost.
Najboljša zasnova cevi je odvisna od dejanskega okolja obdelave in ne od uporabe najdražjega materiala.
Prihodnji trendi segmentnih dvojnih vijačnih cevi
Materiali z daljšo življenjsko dobo
Razvijajo se nove tehnologije zlitin za izboljšanje odpornosti proti:
Abrazija
korozija
Delovanje pri visokih temperaturah
Bolj prilagodljive modularne zasnove
Prihodnji ekstruzijski sistemi se bodo še naprej premikali proti lažjemu prilagajanju, kar bo omogočalo hitrejše prilagajanje novim materialom in formulacijam.
Tehnologija pametnega spremljanja
Napredni ekstruzijski sistemi lahko vključujejo senzorje za spremljanje:
Temperaturne spremembe
Pogoji obrabe
Stabilnost obdelave
To pomaga zmanjšati nepričakovane izpade in izboljšati upravljanje proizvodnje.
