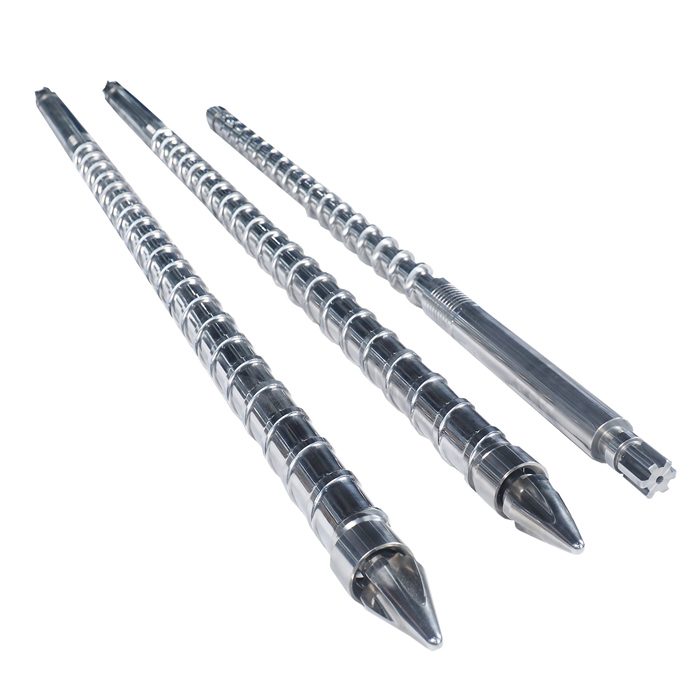

Vijačni sodi za brizganje: srce sodobne proizvodnje plastike

Pri predelavi plastike je malo komponent tako kritičnih – in tako pogosto spregledanih – kotbrizgalni vijak za brizganje. Ta natančno izdelan sklop naredi več kot samo premikanje materiala; topi, zmeša in zagotavlja sam temelj vsakega plastičnega dela, ki ga uporabljamo dnevno. Ker industrije zahtevajo višjo natančnost, hitrejše cikle in bolj trajnostno delovanje, je tehnologija vijačnih cevi v mirnem, a pomembnem razvoju.

Osnovna funkcija vijačne cevi

Vsak stroj za brizganje deluje po preprostem principu: pretvorite trdne plastične pelete v homogeno staljeno tekočino, nato pa to tekočino vbrizgajte v kalup. Vijačni valj to omogoča v treh zaporednih fazah – plastifikaciji, kopičenju in vbrizgavanju – medtem ko vzdrži pritiske do 2.500 barov.

Preprosto povedano: čevijačni sodje srce stroja, njegova zasnova določa zdravje vašega celotnega delovanja.

Vsakdo, ki se ukvarja z brizganjem, to ve: cev vijaka je "želodec" stroja - dovajajte plastiko vanj in ali se pravilno "prebavi" in pride ven enakomerno, je v celoti odvisno od te komponente. Dober komplet vijačnih cevi zagotavlja, da vaš stroj leta nemoteno deluje brez večjih težav. Toda izberite napačnega ali zanemarite vzdrževanje in v najboljšem primeru boste videli pokvarjene izdelke ali v najslabšem primeru popolno zaustavitev proizvodne linije – izguba pa ni le strošek nadomestnih delov, temveč dragoceni dobavni rok in zaupanje strank.

Zakaj so vijačni sodi tako "občutljivi"?

Vijačni sodi delujejo v nekaterih najzahtevnejših pogojih v proizvodnji:

• Visoke temperature: temperature soda se običajno gibljejo od 150 °C do 400 °C, odvisno od materiala, ki se obdeluje
• Visoki tlaki: tlaki vbrizgavanja lahko dosežejo 1500–2500 barov — kar je primerljivo s težo majhnega avtomobila, ki pritiska na območje velikosti nohta
• Močna obraba: materiali, ojačeni s steklenimi vlakni, mineralnimi polnili ali zaviralci gorenja, so zelo abrazivni na površinah vijakov in cevi – kot brusni papir, ki nenehno drgne ob kovino
• Tveganje korozije: materiali, kot sta PVC in POM, lahko sproščajo jedke pline pri visokih temperaturah, kar povzroči kemični napad na notranjo steno cevi

Glede na te težke delovne pogoje je cev vijaka eden najpogosteje zamenjanih in najbolj kritičnih potrošnih delov na katerem koli stroju za brizganje.

Kako se izdelujejo vijačni sodi?

Vijak je morda videti preprost, vendar je njegov proizvodni proces zelo prefinjen.

Proizvodnja vijakov

Vijaki so običajno obdelani iz nitriranega jekla ali hitroreznega jekla iz praškaste metalurgije, oblikovani z natančnim struženjem in rezkanjem, nato utrjeni z nitriranjem ali prevleko za izboljšanje trdote površine in odpornosti proti obrabi. Vijaki višjega cenovnega razreda so prevlečeni s prevlekami iz volframovega karbida ali zlitine kroma in niklja, ki dosegajo trdoto do HV 1200–1400 (trdota po Vickersu) – več kot dvakrat trša od standardnih nitriranih vijakov.

Izdelava sodov

Glavna tehnologija cevi je bimetalno centrifugalno ulivanje – plast zlitine, odporne na obrabo in korozijo (debela približno 1,5–2,5 mm), se centrifugalno ulije na notranjo steno standardne jeklene cevi. Ta plast lahko doseže HRC 58–64 (trdota po Rockwellu), kar nudi bistveno daljšo življenjsko dobo kot standardni sodi. Čeprav je ta vrsta soda dražja, je bistvena pri obdelavi materialov, polnjenih s steklom, ali visoko abrazivnih materialov.

Kako izbrati pravo cev za vijake? Tri zlata pravila

Mnogi kupci se sprašujejo »katerivijačni sodje najboljši,« vendar vam bodo izkušeni tehniki povedali: ni ene same najboljše možnosti – samo tista, ki ustreza vašim potrebam. Upoštevajte ta tri praktična pravila:

1. pravilo: Vijak prilagodite svojemu materialu

2. pravilo: uskladite strojne parametre

Ne glejte samo vijaka samega – poskrbite, da sta zmogljivost vbrizgavanja in razmerje med dolžino in premerom (L/D) združljiva z vašim strojem.

Razmerje L/D: Razmerje med efektivno dolžino vijaka in premerom. Običajno območje je 18:1 do 25:1. Višja razmerja izboljšajo kakovost plastificiranja za zahtevne materiale, vendar tudi povečajo čas zadrževanja taline in strižno toploto – toplotno občutljivi materiali se lahko razgradijo.

Razmerje stiskanja: razmerje spremembe prostornine v območjih podajanja, stiskanja in odmerjanja vijaka. Plastika za splošno uporabo običajno uporablja 2,5:1 do 3,5:1; PVC in drugi toplotno občutljivi materiali potrebujejo nižja kompresijska razmerja, da zmanjšajo strižno segrevanje.

Praktični nasvet: če ste v dvomih, preverite originalni priročnik za stroj ali vprašajte neposredno proizvajalca opreme – oni najbolje poznajo svoje stroje in vam lahko dajo najbolj zanesljiv nasvet glede ujemanja.

3. pravilo: Poglejte skupne stroške, ne samo nakupne cene

Kompleti vijačnih cevi se gibljejo v cenah od nekaj tisoč do več deset tisoč dolarjev. Toda izkušeni kupci gledajo na ceno na proizvedeni del. Cenejši vijak, ki se obrabi v treh mesecih, lahko dejansko stane več kot prvovrstni vijak, ki zdrži več kot eno leto, ker čas nedelovanja in delo pri zamenjavi pogosto presegata razliko v ceni.

Dnevno vzdrževanje: pet "ne"

Celo najboljši cev za vijake bo zgodaj odpovedal brez ustreznega vzdrževanja. Tu je pet praktičnih nasvetov izkušenih tehnikov:

1. Ne začnite hladno. Pred zagonom stroja vedno temeljito segrejte. Ko dosežete nastavljeno temperaturo, jo držite 15–20 minut, da se vijak in sod enakomerno razširita. Če začnete s hladnim strojem, lahko neenakomerno toplotno raztezanje povzroči zagozditev vijaka v cevi – in to pomeni popolno razgradnjo.

2. Ne preskočite sušenja materialov. Higroskopske materiale, kot sta PA in PET, je treba pred predelavo posušiti na določeno vsebnost vlage. Vlaga pri visokih temperaturah povzroči hidrolitično korozijo vijaka in cevi – tega ne opazite, vendar se poškodbe sčasoma kopičijo.

3. Ne pozabite preveriti nepovratnega ventila. Nepovratni ventil (kontrolni obroč) je najhitreje obrabljiv del vijačnega sklopa. Redno ga preverjajte in ob obrabi zamenjajte. Če ne tesni pravilno, bo material med vbrizgavanjem uhajal nazaj, kar bo povzročilo nedosledne teže injekcij in naraščajoče stopnje zavrnitve.

4. Ne pustite, da bi bil vijak prazen. Če v zalogovniku zmanjka materiala, takoj ustavite stroj ali ga nemudoma ponovno napolnite. Prazen vijak znotraj cevi pomeni stik kovine s kovino – že po nekajkratnem delovanju se vijak in cev uničita.

5. Med zaustavitvijo ne preskočite zaščite pred rjo. Za daljše izpade (npr. zaprtje na počitnice) vedno očistite cev s čistilno zmesjo, kot je PP ali PE, nato pa pred tesnjenjem nanesite olje za zaščito pred rjo. V nasprotnem primeru boste ob zagonu našli rjo na notranji steni cevi – in vaši izdelki bodo ven polni črnih madežev. Enostavno ni vredno težav.

Kdaj je čas za zamenjavo cevi vijaka?

Bodite pozorni na te opozorilne znake – kažejo, da je čas, da razmislite o zamenjavi:

Nekonsistentne teže delov: Deli se pri enakih nastavitvah in modelu močno razlikujejo po teži

Črne lise ali rumene proge na delih: material se razgrajuje v notranjosti cevi – pogosto znak prekomerne strižne toplote zaradi obrabe vijaka

Zmanjšan pretok: manjši izhod materiala pri isti hitrosti vijaka – pomeni, da je vijak obrabljen in manj učinkovit

Tlak vbrizgavanja nenormalno narašča: višji tlak je potreben za doseganje enake hitrosti vbrizgavanja – kaže na obrabo cevi ali povečano zračnost vijaka

Če opazite karkoli od tega, se čim prej dogovorite za pregled ali zamenjavo. Čakanje na popolno okvaro je veliko dražje od proaktivne zamenjave.
